Anvendelsessager, fordele og designvalg af tynde filmkondensatorer i fotovoltaiske invertere

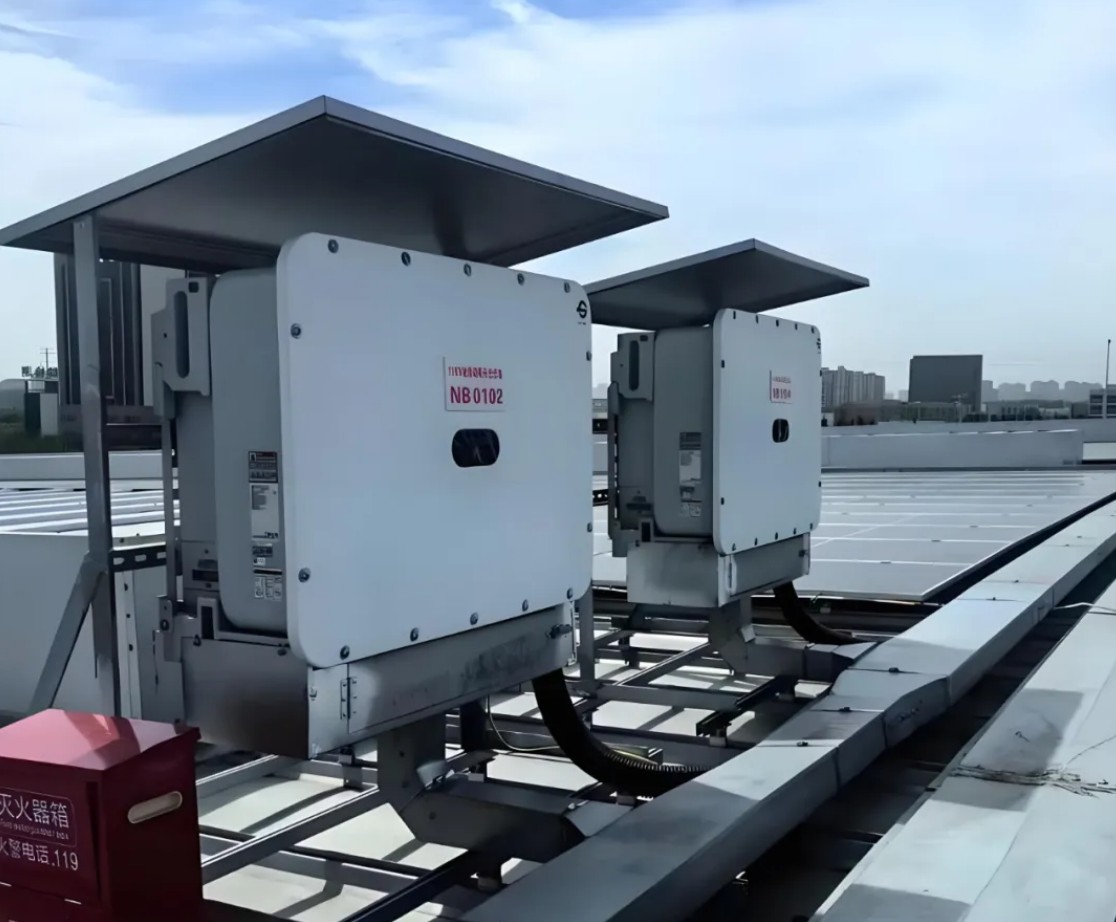

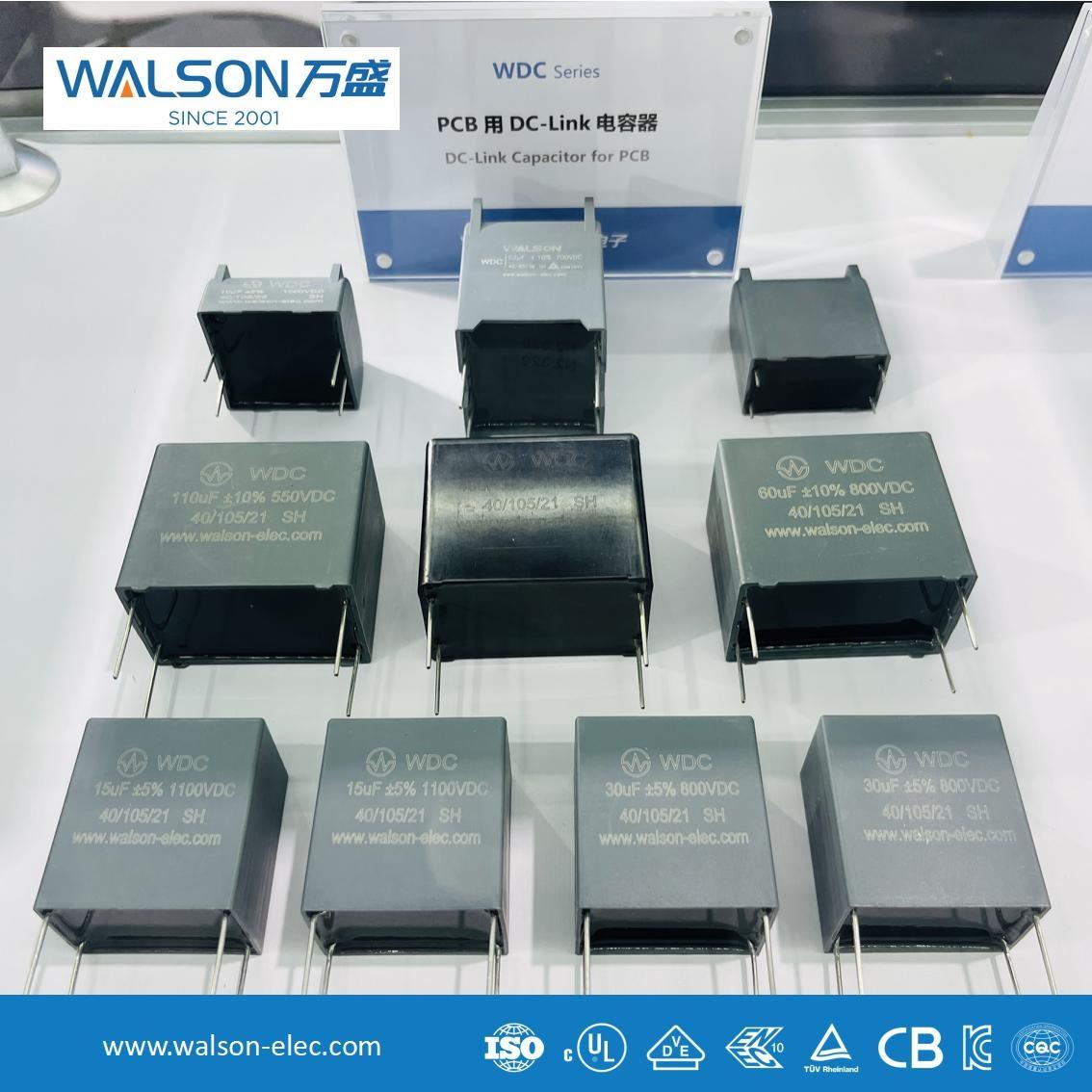

Filmkondensatorer er kritiske i fotovoltaiske invertere, især til håndtering af høje krusningsstrømme. Ved at tage en 100 kW inverter som et eksempel skal DC-Link-kondensatoren modstå en maksimal krusningsstrøm på 220A (under lavspænding, fuldkraftforhold). For at sikre pålidelighed kræver designen en margin, med den faktiske rippelstrømkapacitet, der overstiger 300A.

Kapacitansværdien har minimal indflydelse på busspænding. For eksempel ved en 5KHz -skiftfrekvens er spændingsudsving (ΔV) ubetydelige, selv med varierende kapacitans. Fokus er således ikke på kapacitans, men på kondensatorens rippelstrøm kapacitet. ESR (ækvivalent seriemodstand) af filmkondensatorer er en nøgleparameter - lavere ESR tillader højere krusningsstrøm og reducerer antallet af parallelle kondensatorer, der er nødvendige. For eksempel har en 420μF/1100V kondensator med en ESR på 1,2MΩ en enkelt enheds bedømmelse på 60A (ved 70 ° C), og fem parallelle enheder kan opfylde 300A-kravet.

Temperaturkontrol er lige så vigtig. Kernetemperaturen skal forblive under 85 ° C (med en sagstemperatur på 70 ° C) for at sikre levetid og ydeevne. Ved at optimere ESR og termisk design kan antallet af parallelle enheder minimeres, hvilket reducerer omkostningerne og størrelsen. Sammenfattende er kernekriterierne for DC-link-kondensatorer i PV-invertere høj rippelstrøm og lav ESR-egenskaber
