Grundlæggende viden og anvendelser af filmkondensatorer

Filmkondensatorer er elektroniske komponenter, der bruger plastfilm som dielektrik, der er vidt anvendt i forskellige kredsløb. Deres kernestruktur består af metalelektroder (aluminium eller zink) og plastfilm dielektrik (f.eks. Pet, O PP), fabricated through winding or stacking processes, and encapsulated with epoxy resin or plastic cases. Dette design giver dem ikke-polaritet, høj spændingsmodstand og lavt tab, hvilket gør dem ideelle til højfrekvente AC-kredsløb.

Funktioner og fordele

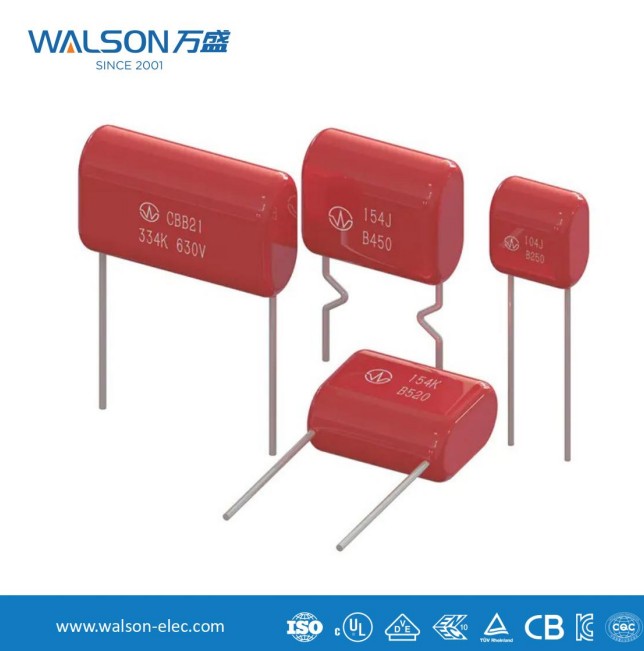

Filmkondensatorer udviser bemærkelsesværdige ydelsesfordele. For det første tilbyder de fremragende temperaturstabilitet med minimal kapacitansvariation inden for -40 ° C til 105 ° C, egnet til barske miljøer. For det andet minimerer deres lave dielektriske tab (tanδ <0,001) energiparald. Derudover udvider den selvhelende egenskab (gendannelse af isolering efter lokaliseret sammenbrud i metalliserede film) levetid. For eksempel modstår polypropylenfilmkondensatorer (CBB) høje pulsstrømme i invertere, mens polyesterfilmkondensatorer (CL) ofte anvendes til filtrering og koblingskredsløb.

Typiske applikationer

Industriel felt : Motordrevne kondensatorer genererer drejningsmoment via faseskift for at drive enfaset induktionsmotorer; Snubberkredsløb i kraftelektronik bruger filmkondensatorer til at absorbere spændingspidser og beskytte IGBT -moduler.

Vedvarende energi : DC-Link-kondensatorer i PV-invertere kræver høj krusningsstrømtolerance, hvor metalliserede polypropylenfilmkondensatorer (MKP) foretrækkes på grund af lav ESR. Elektriske køretøjer ombordopladere (OBC) er også afhængige af deres høje pålidelighed.

Forbrugerelektronik : I LED -drivere undertrykker filmkondensatorer elektromagnetisk interferens (EMI), hvilket forbedrer energieffektiviteten.

Teknologiske tendenser

Med stigningen i 5G og IoT driver krav om højere frekvenser og miniaturisering innovationer inden for filmkondensatorteknologi. For eksempel forbedrer nanoskala-metallisering energitætheden, mens bionedbrydeligt materialer er i overensstemmelse med miljøvenlige mål. Fremtidige applikationer vil udvide sig i smarte gitter og trådløse opladningssystemer.
