Analyse af kondensatorimpedans og ESR -frekvensegenskaber

1. Introduktion
Frekvensegenskaberne for en kondensators impedans (| z |) og tilsvarende seriemodstand (ESR) er kritiske for at evaluere dens ydeevne i kredsløbsdesign, især i støjundertrykkelse og spændingsstabilisering. Denne artikel forklarer systematisk disse egenskaber ved at sammenligne ideelle og reelle kondensatorer, understøttet af formler og grafer.

2. ideel kondensatoradfærd

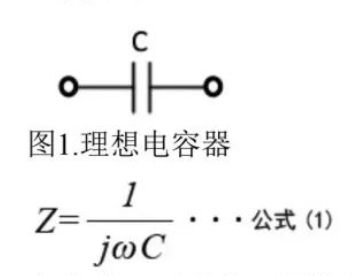

En ideel kondensators impedans er rent kapacitiv:

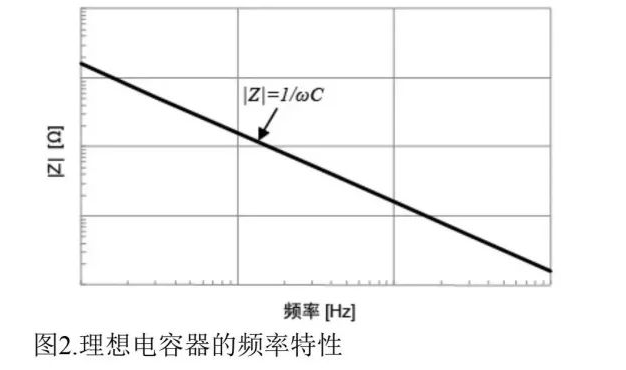

hvor ω er vinkelfrekvens og cis -kapacitans. Som vist i figur 1 er der omvendt omvendt med frekvens (figur 2), og ESR er nul (ingen tab).

3. Real kondensatoradfærd
Ægte kondensatorer udviser parasitiske effekter (figur 3):

ESR: Forårsaget af dielektrisk tab og elektrodemodstand.
ESL: Parasitisk induktans fra elektroder eller ledninger.

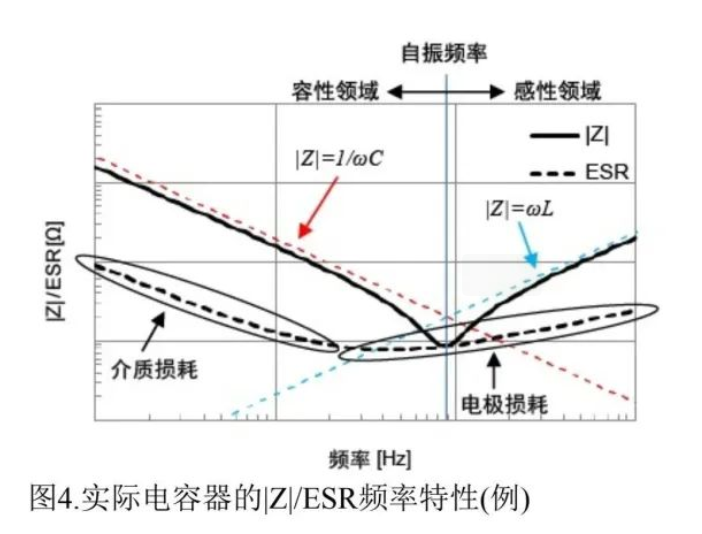

Deres frekvensrespons følger en V-kurve (figur 4):

Lavfrekvent rækkevidde (kapacitiv region) : ∣z∣ = 1/ωc, ESR domineret af dielektrisk tab.
Resonance Point : ∣z∣aches minimum (∣z∣ = ESR), der definerer den selvmodanende frekvens.
Højfrekvent rækkevidde (induktiv region) : ∣z∣ = ωl, ESR påvirket af hudeffekt.

4. Sammenligning af kondensatortyper

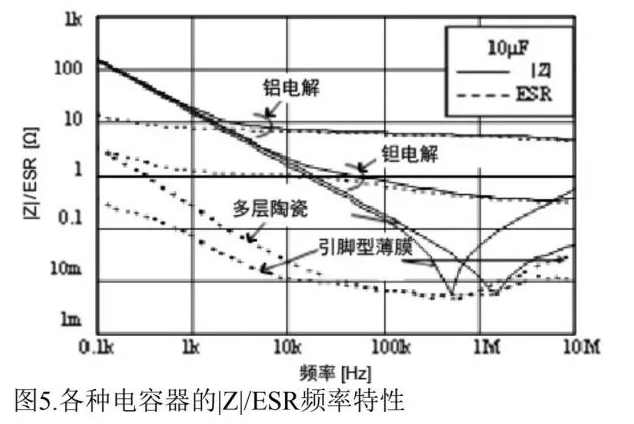

For 10μF kondensatorer (figur 5):

Aluminiumelektrolytisk: Høj ESR ved høje frekvenser (på grund af elektrolytmodstand).
Multilag keramik: Fremragende højfrekvent ydelse med lav ESR.
Filmkondensatorer: Lav ESL, ideel til højfrekvente applikationer.

5. Konklusion
I højfrekvente kredsløb skal ESR og ESL overvejes omhyggeligt. Designere skal vælge kondensatorer baseret på frekvenskrav, såsom flerlags keramik til afkobling og aluminiumselektrolytik til lavfrekvent filtrering.
