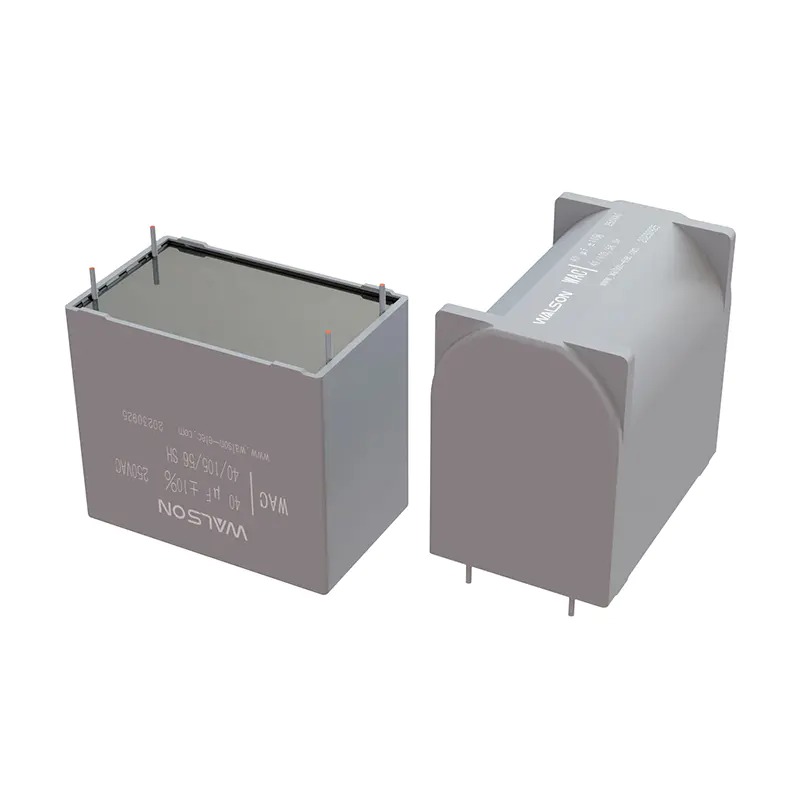

Anvendelse af AC -filterkondensatorer til PCB i invertere

Fordele ved metalliseret polypropylenfilm dielektrik

Høj dielektrisk konstant, kraftig energilagring

Metalliseret polypropylenfilm har en høj dielektrisk konstant, som giver kondensatorer mulighed for at opbevare mere ladning i et begrænset rum. I inverterfilterkredsløbet hjælper tilstrækkelig opladningsopbevaring mere effektivt med at tackle de aktuelle udsving, absorberer og frigiver hurtigt afgifter, stabiliserer spændingsudgangen og sikrer glat drift af inverteren. For eksempel kan den høje dielektriske konstant metalliserede polypropylen -film AC -filterkondensator hurtigt reagere på aktuelle ændringer, undgå pludselig stigning og fald af spænding og beskytter motoren og andre kredsløbskomponenter.

Lavt dielektrisk tab, energibesparelse og høj effektivitet

Dets dielektriske tab er ekstremt lavt, hvilket betyder mindre energitab under opladning og afladning. Når inverteren kører kontinuerligt i lang tid, kan det lave tabskarakteristik reducere varmen til selve kondensatoren, forbedre effektiviteten af ​​elektrisk energiudnyttelse og reducere unødvendigt energiaffald. Når man tager sagen om mange invertere, der kører samtidig i en stor industriel produktionslinje som et eksempel, kan den store brug af lavt dielektriske tab AC-filterkondensatorer væsentligt reducere energiforbruget i det lange løb, hvilket sparer virksomheder betydelige elektricitetsudgifter.
Høj isoleringsmodstand, stabil og pålidelig
De høje isoleringsmodstandskarakteristika for metalliseret polypropylenfilm forhindrer effektivt lækagestrømmen i at blive genereret og sikre stabil ydeevne af kondensatorer. I det komplekse elektromagnetiske miljø i inverteren kan høj isoleringsmodstand forhindre ekstern interferens i at påvirke kondensatorens drift, sikre en konsekvent filtreringseffekt og forbedre pålideligheden af ​​invertersystemet. I et industrielt miljø med stærk elektromagnetisk interferens kan AC -filterkondensatorer for eksempel baseret på metalliseret polypropylenfilm fungere stabilt og give pålidelig filtreringsbeskyttelse for inverteren. ​
Gode ​​selvhelende egenskaber, udvidet levetid
Mediet har en unik selvhelbredelsesevne. Når der opstår en lokal sammenbrud inde i kondensatoren, vil den metalliserede film omkring nedbrydningspunktet fordampe øjeblikkeligt, isolere fejlpunktet og gendanne kondensatoren til normal drift. Denne funktion udvider kondensatorens levetid i kondensatorens levetid i inverteren og reducerer udstyrets nedetid og vedligeholdelsestid og omkostninger forårsaget af kondensatorsvigt. For eksempel i kemisk produktionsudstyr, der fungerer uafbrudt, kan de selvhelende egenskaber ved AC-filterkondensatoren sikre den langsigtede stabile drift af inverteren og sikre produktionskontinuitet.
Arbejdsmekanisme i inverteren
Byg LC -filterkredsløb for nøjagtigt at filtrere harmonik
I inverterkredsløbet er LC -filterkredsløbet sammensat af AC -filterkondensatorer og -reaktorer kernestrukturen til filtrering af harmonik. I princippet præsenterer kondensatorer og reaktorer forskellige impedansegenskaber for strømme med forskellige frekvenser. De to er som stiltiende partnere ved hjælp af disse egenskaber til at opbygge en præcis "harmonisk barriere". ​
Kondensatorer har egenskaberne ved "at passere høje frekvenser og blokere lave frekvenser". Når en strøm, der indeholder et stort antal harmoniske, passerer gennem, kan højfrekvente harmoniske strømme passere relativt let gennem kondensatoren. Reaktoren er netop det modsatte. Det "passerer lave frekvenser og blokerer høje frekvenser". Det præsenterer høj impedans for højfrekvent harmoniske strømme og hindrer deres passage. Når de to er forbundet i serie eller parallelt med at danne et LC -filterkredsløb, kan harmonik i et specifikt frekvensområde filtreres nøjagtigt. ​
I den faktiske drift er de harmoniske komponenter genereret af inverteren komplekse, der dækker højordens harmonik af flere frekvenser. LC -filterkredsløbet kan guide den harmoniske strøm af en specifik frekvens til filtergrenen i henhold til designkravene. For højordens harmonik af en bestemt frekvens justerer LC-filterkredsløbet parametrene for kondensatoren og reaktoren for at få den til at præsentere ekstremt lav impedans for harmonikken i denne frekvens, så den harmoniske strøm vil blive tiltrukket af filtergrenen i stedet for at komme ind i strømnettet eller interfigere med motoren, hvilket effektivt forbedrer udgangsbølgeformen af ​​inverteren og reducerer påvirkningen af ​​skader på systemet. ​
Derudover skal designet af LC -filterkredsløbet også overveje driftsfrekvensområdet, belastningsegenskaber og harmonisk fordeling af inverteren. I forskellige applikationsscenarier er hyppigheden og amplituden af ​​harmoniske forskellige, så parametrene for LC -filterkredsløbet skal beregnes omhyggeligt og fejlsøges for at sikre, at det kan afspille den bedste filtreringseffekt i hele driftsfrekvensområdet. ​
Glat DC -busspænding og stabiliserer strømforsyningen
AC -filterkondensator til PCB er forbundet til DC -bussiden af ​​inverteren og spiller en uundværlig rolle i stabilisering af DC -spændingen. Arbejdsprocessen for inverteren er en AC-DC-AC-konverteringsproces. I ensretningslinket til konvertering af AC til DC og det efterfølgende inverter -link til konvertering af DC til AC vil DC -busspændingen blive påvirket af mange faktorer og svinger.
På den ene side kan selve AC -indgangsspændingen være ustabile, såsom spændingsamplitude -svingninger, frekvensforskyvninger osv. Disse ændringer afspejles direkte i DC -busspændingen. På den anden side vil skiftevirkningen af ​​strømenhederne inde i inverteren også forårsage krusninger i DC -busspændingen. For eksempel, når strømenhederne hurtigt tændes og slukkes, vil øjeblikkelige strømændringer forekomme på DC -bussen, hvilket vil forårsage spændingsvingninger. ​
På dette tidspunkt er AC -filterkondensatoren som en "stabilisator" ved hjælp af sine egne opladnings- og udledningsegenskaber for at udjævne disse spændingssvingninger. Når DC -busspændingen når en top, absorberer kondensatoren hurtigt overskydende ladning og opbevarer den elektriske energi i form af elektrisk feltenergi; Når spændingen når en dal, frigiver kondensatoren den lagrede ladning i tide for at supplere spændingen, så DC -busspændingen forbliver på et relativt stabilt niveau. ​
Stabil DC -busspænding er afgørende for den normale drift af inverteren. Det giver et stabilt strømforsyningsfundament til det efterfølgende inverter -link, hvilket sikrer, at inverterkredsløbet kan udsende en stabil vekselstrømsspænding og derved køre motoren til at køre glat. Hvis DC -busspændingen er ustabil, vil vekselstrømsspændingsudgangen fra inverteren også svinge, hvilket resulterer i ustabil motormoment, vibration, opvarmning og andre problemer og kan endda skade motoren og andre kredsløbskomponenter. Derfor er rollen som AC -filterkondensatorer i udjævningen af ​​DC -busspændingen et nøgleforbindelse for at sikre den pålidelige drift af inverteren. ​
Specifikke applikationsscenarier
Industrial Motor Drive System
I forskellige motordrevudstyr på fabrikken bruges inverteren til at justere motorhastigheden for at imødekomme forskellige produktionsbehov. AC -filterkondensatorer kan effektivt filtrere harmonik, reducere motoropvarmning og vibration, forbedre motorens driftseffektivitet og stabilitet og udvide motorens levetid. F.eks. Sikrer væve af tekstilfabrikker og værktøjsmaskiner i maskinerfabrikker, at AC -filterkondensatorer sikrer motorens glatte drift og forbedrer produktkvaliteten og produktionseffektiviteten. ​
Ventilator- og vandpumpekontrolsystem
Fans og vandpumper er almindeligt energikrævende udstyr i det industrielle felt. Energibesparelse kan opnås ved at justere deres hastighed gennem invertere. AC -filterkondensatorer kan undertrykke harmonik og forhindre harmonik i at beskadige ventilator- og vandpumpemotorer, samtidig med at de forbedrer effektfaktoren og reducerer nettab. I ventilationssystemerne i store indkøbscentre og kontorbygninger såvel som i industrielle kølevandscirkulationssystemer sikrer AC -filterkondensatorer stabil og effektiv drift af ventilatorer og vandpumper, hvilket således opnår energibesparelse og reduktion af forbrug. ​
Elevator Drive System
Den glatte drift af elevatorer er afgørende for passagersikkerhed og komfort. Inverteren kontrollerer accelerationen, decelerationen og glat drift af elevatormotoren. AC -filterkondensatoren filtrerer harmoniske ud, reducerer motorens momentpulsation, får elevatoren til at køre mere glat, starter og stopper mere glat og forbedrer passagerridningsoplevelsen. I elevatorsystemet med højhuse er AC-filterkondensatorer nøglekomponenter for at sikre stabil drift af elevatorer. ​
Udvælgelsespunkter
Kapacitanseværdi Matching
Bestem kapacitansværdien baseret på inverterkraften, driftsfrekvens og belastningsegenskaber. Generelt, jo større er kraften og jo hyppigere belastningen ændres, jo større er den krævede kapacitansværdi. Hvis kapacitansværdien er for lille, er filtreringseffekten dårlig; Hvis kapacitansværdien er for stor, kan den forårsage overdreven startstrøm, stigende omkostninger og volumen. For eksempel er der en signifikant forskel i den krævede kapacitansværdi for let belastningsudstyr drevet af en lille power-inverter og tungbelastningsudstyr drevet af en stor effekt inverter.
Bedømt spændingstilpasning
Den nominelle spænding skal være højere end den maksimale vekselstrømsspændingstop, der kan forekomme, når inverteren fungerer, og en bestemt sikkerhedsmargin skal reserveres. Hvis den faktiske arbejdsspænding overstiger den nominelle spænding, kan kondensatoren nedbrydes og beskadiges. For almindelige trefasede invertere skal en AC-filterkondensator med en passende nominel spænding vælges. ​
Frekvensegenskaber matcher
Forskellige metalliserede polypropylenfilm AC -filterkondensatorer har forskellige forestillinger i forskellige frekvensområder. Det er nødvendigt at vælge produkter med frekvensegenskaber tilpasning i henhold til det vigtigste frekvensområde af harmonik genereret af inverteren for at sikre effektiv filtrering i hele driftsfrekvensområdet. For eksempel har nogle kondensatorer gode filtreringseffekter i lavfrekvensbåndet, mens andre klarer sig godt i højfrekvensbåndet. Valget skal være baseret på den faktiske harmoniske frekvensfordeling. ​
Temperaturegenskaber
Når inverteren fungerer, genererer den varme, hvilket øger omgivelsestemperaturen. Derfor er det nødvendigt at vælge AC -filterkondensatorer med gode temperaturegenskaber og stabil drift i miljøer med høj temperatur for at sikre, at kondensatorens ydelse er stabil under forskellige temperaturforhold og opretholder den normale drift af inverteren.
