Bag kulisserne: Den 10-trins fremstillingsrejse af filmkondensatorer til højeffektapplikationer

Film kondensator s er meget udbredt i højeffektapplikationer som EV-opladning og vedvarende energisystemer på grund af deres høje dielektriske styrke. De vigtigste fremstillingsprocesser er som følger:

1. Metallisering: Et nanotykt metallag (f.eks. zink-aluminium) er vakuumaflejret på filmen. Dette lag muliggør selvhelbredelse - lokaliserede nedbrud isolerede fejl uden at svigte hele kondensatoren.

2. Udskæring: Den brede film skæres præcist i de ønskede bredder. Kanter skal være rene og gratfri for at forhindre kortslutninger.

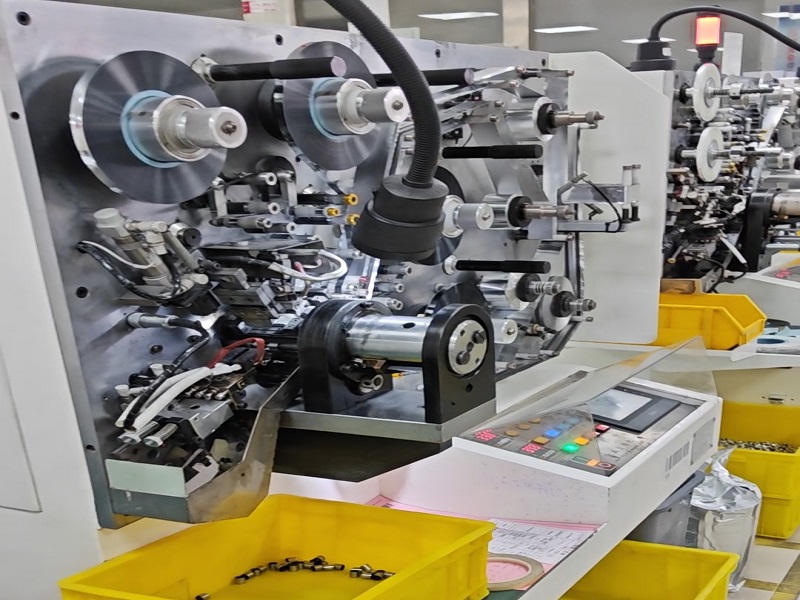

3. Afvikling: To filmlag er viklet ind i en cylindrisk kerne med forskudte kanter, hvilket blotlægger metallagene i begge ender for elektrisk forbindelse.

4. Udfladning: Den runde kerne presser til en flad form for at forbedre pladseffektiviteten og varmeafledningen.

5.Schooping (afslut metallisering): Smeltet metal (f.eks. zink) sprøjtes på begge ender af kernen og danner ledende endeflader, der forbinder alle interne elektroder parallelt.

6. Afspænding: Varmebehandling fjerner interne filmspændinger, hvilket sikrer stabile kapacitanser.

7.Healing (Aktivering): En spænding højere end den nominelle værdi anvendes til aktivt at nedbryde og isolere defekter, hvilket forbedrer pålideligheden.

8. Terminalsvejsning: Eksterne terminaler er solidt fastgjort til kerneelektroderne ved hjælp af modstand eller laservejsning.

9. Belægning: En isoleret lak påføres for at øge fugt- og isoleringsmodstanden.

10. Potning/støbning: Kernen er placeret i en PPS-kasse og indkapslet med epoxyharpiks for ultimativ miljømæssig og mekanisk beskyttelse.
Efter disse trin testes kondensatorerne og sendes.
