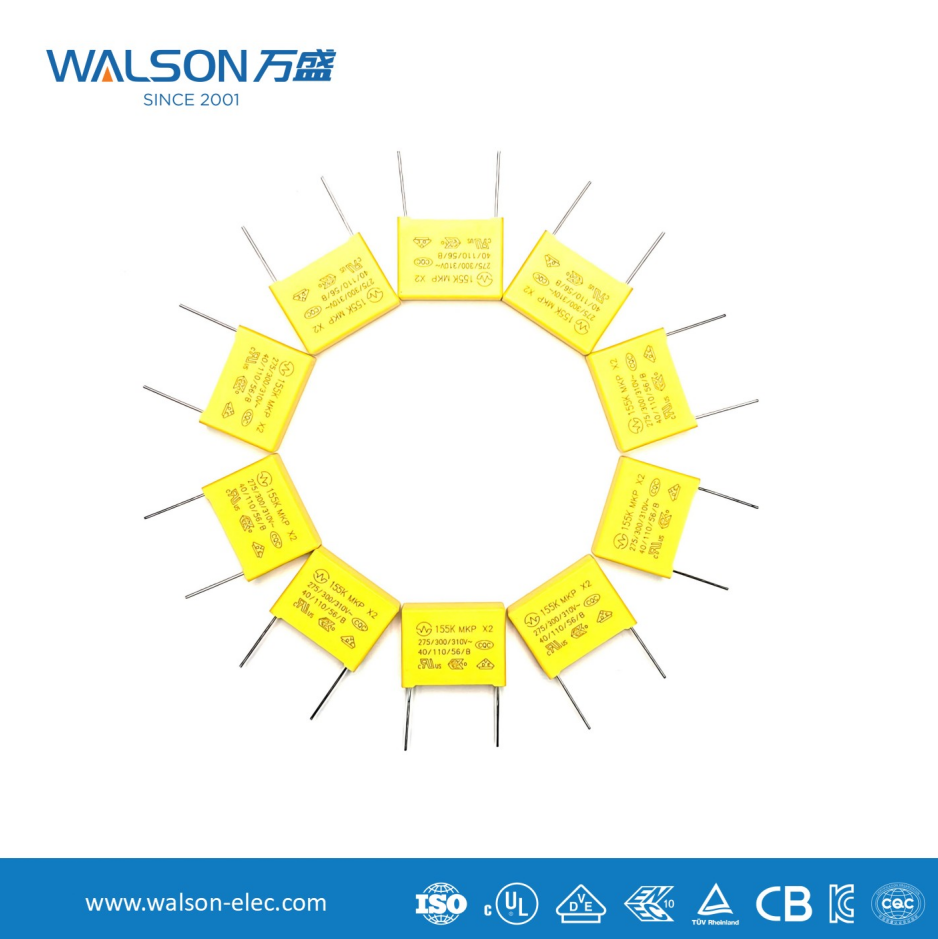

Karakteristika og anvendelser af sikkerhedskondensatorer

I. Kerneegenskaber (væsentlige forskelle fra almindelige kondensatorer)

Sikkerhedens egenskaber kondensator s kredser om ordet "sikkerhed":

1. Sikkerhed i fejltilstog

Nøglekarakteristika: Dette er det afgørende træk ved sikkerhedskondensatorer. Når en kondensator svigter på grund af overspænding, overophedning eller andre årsager, er den designet til at fungere i en åben kredsløbstilstand , snarere end en kortslutningstilstand .

Hvorfor er dette vigtigt?
Hvis en kondensator forbundet mellem strømførende og neutrale ledninger (X kondensator) eller mellem strømførende/neutral ledning og jord (Y kondensator) svigter på grund af en kortslutning, kan det elektrisk stød, brand eller beskadigelse af udstyr. Et åbent kredsløbsfejl resulterer dog kun i tab af dens filtreringsfunktion og vil ikke forårsage en sikkerhedsrisiko.

2. Anvendelse af metalliseret tyndfilmsdielektrisk

Der anvendes typisk polypropylen (MKP) eller polyesterfilm. Dette medie har selvhelbredende egenskaber : når filmen er delvist nedbrudt, får varmen, der genereres ved nedbrydningspunktet, den omgivende metalbelægning til at fordampe, hvorved fejlpunktet isoleres, hvilket tillader kondensatoren delvist at genoprette sin funktion og forblive i en åben kredsløbstilstand i stedet for at blive permanent kortsluttet.

3. Høj standard for trykmodstand og slagfasthed

• Høj nominel spænding: Typisk tilgængelig i 250VAC, 275VAC, 310VAC, 440VAC osv.
• Høj spændingsmodstand: Den kan modstå øjeblikkelige højspændingsimpulser (såsom lynnedslag og koblingsstød), der langt overstiger driftsspændingen. For eksempel kan en X1-kondensator være nødt til at modstå en 4kV pulsspænding.
• Høj isoleringsmodstand: Sikrer minimal lækstrøm, hvilket især er afgørende for Y-kondensatorer.

4. Obligatorisk sikkerhedscertificering

Sikkerhedskondensatorer skal opnå sikkerhedscertificering fra det land eller den region, hvor de bruges, såsom:

• Kina: CQC (sikkerhedskomponenten i CCC-certificering)
• Nordamerika: UL (USA), cUL (Canada)
• Europa: VDE (Tyskland), ENEC (europæisk fælles standard)

Certificeringsmærket er trykt direkte på kondensatorhuset, som er det intuitive identifikationsgrundlag ved køb.

II. Klassificering og anvendelse

Sikkerhedskondensatorer er hovedsageligt klassificeret i X kondensatorer and Y-kondensatorer baseret på deres tilslutningsplacering og beskyttelsesniveau .

III. Retningslinjer for valg og brug

1. Bestem typen baseret på applikationsplaceringen

• Brug en X-kondensator mellem L og N; brug en Y-kondensator mellem L/PG eller N/PG. Udskift dem aldrig eller udskift dem med almindelige kondensatorer.

2. Vælg sikkerhedsniveau i henhold til sikkerhedsstandarder

• For udstyr med strenge krav til jordafledningsstrøm (såsom medicinsk udstyr og håndholdte enheder), Y1 skal vælges .
• Y2 anbefales til almindelige husholdningsapparater og IT-udstyr.
• Overvej i miljøer med høj indgangsspænding og kraftige lynspændinger (såsom udendørs udstyr). X1 ; til almindelig indendørs brug, brug X2 .

3. Fokuser på nøgleparametre

• Nominel spænding: Skal være højere end kredsløbets AC-driftsspænding.
• Kapacitans: Fælles værdier for X kondensatorer er 0.1μF, 0.22μF, 0.47μF osv.; Y-kondensatorer har mindre kapacitans (normalt ≤ nogle få nF) for at styre lækstrøm.
• Sikkerhedscertificering: Bekræft, om de påkrævede certificeringsmærker er til stede på målmarkedet.

4. Vær opmærksom på retningslinjerne for brug

• X kondensatorer: Fordi den lagrede opladning efter strømafbrydelse kan forårsage elektrisk stød, X kondensatorer with a capacitance greater than 0.1μF must be connected in parallel with a discharge resistor (normalt i megohm-området) for at sikre, at spændingen reduceres til en sikker værdi inden for en specificeret tid (f.eks. inden for 1 sekund).
• Y kondensatorer : Ved ledningsføring skal ledningerne være så korte som muligt og placeres tæt på filterets jordterminal for at forstærke den højfrekvente filtreringseffekt. Flere Y-kondensatorer skal jordes på samme punkt ("ren jord").

Resumé

Sikkerhedskondensatorer er vogtere af sikkerhed og EMC-overensstemmelse i strømforsyningsdesign. Deres essens er at prioritere brugersikkerhed både i tilfælde af fejl og under drift (filtrering). Korrekt valg og brug af X- og Y-kondensatorer er uundværlige for enhver elektronisk enhed, der er tilsluttet elnettet, for at bestå sikkerhedscertificeringer (såsom CCC, UL, CE) og elektromagnetiske kompatibilitetstest. De skal behandles som sikkerhedsanordninger, ikke almindelige filtreringskomponenter, under designprocessen.
