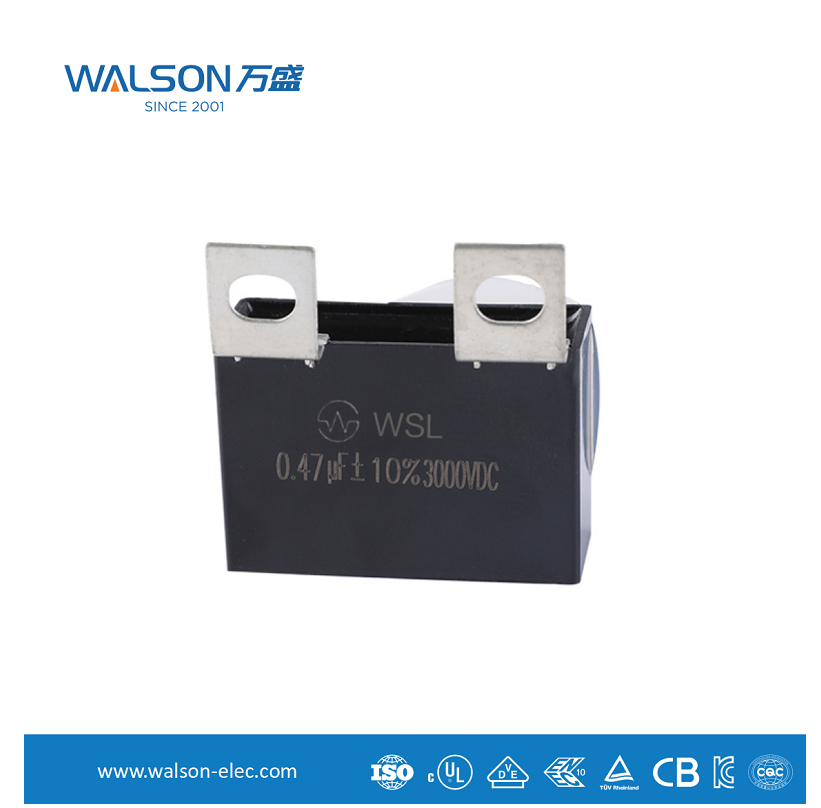

Karakteristika og anvendelser af Snubber kondensatorer

Hvad er en snubber-kondensator?

A snubber kondensator , også kendt som en bufferkondensator , er en speciel type kondensator , der bruges til at undertrykke spændingsspidser i et kredsløb , reducere elektromagnetisk interferens og beskytte koblingsenheder . Den er typisk forbundet i serie med en modstand og derefter parallelt over omskifterenheden (såsom en IGBT, MOSFET eller tyristor), der har brug for beskyttelse, eller over en knude, der oplever en spændingsstigning.
Dens kernefunktion er ikke at levere energi, men at "absorbere" eller "buffere" skadelig, øjeblikkelig overdreven energi.

Nøglekarakteristika

En snubberkondensators egenskaber bestemmer dens ydeevne og anvendelige scenarier. Dens hovedtræk er som følger:

1. Højspændingsmodstandsevne og høj pulsmodstandsevne

Den skal kunne modstå øjeblikkelige højspændingsspidser, der er meget højere end kredsløbets normale driftsspænding.
Dens design og materialer gør det muligt for den at modstå gentagne, højintensive strømimpulser uden skader.

2. Lav ækvivalent serieinduktans

Dette er en af de kritiske parametre for en snubber-kondensator. Spændingsspidser ændrer sig ekstremt hurtigt, og hvis kondensatorens parasitære induktans er for stor, vil det hindre den hurtige ændring i strøm, og dermed ikke absorbere spidsen i tide.

For at reducere ESL anvender snubberkondensatorer typisk specielle strukturer, såsom:

Laminerede tyndfilmsstrukturer, såsom polypropylenfilmkondensatorer, er de almindeligt anvendte snubberkondensatorer.

Flad pakke: Reducerer strømsløjfeområdet og reducerer derved induktansen.

Multi-pin design: Giver parallelle interne forbindelser, hvilket yderligere reducerer ESL og tilsvarende seriemodstand.

3. Lav ækvivalent seriemodstand

Lav ESR betyder, at kondensatoren genererer mindre varme, når den absorberer energi, hvilket resulterer i høj effektivitet og lang levetid.
I højfrekvensomskiftningsapplikationer er temperaturstigning forårsaget af ESR en af ​​hovedårsagerne til kondensatorfejl.

4. Høj stabilitet og lang levetid

snubberkondensatorer fungerer i barske elektriske miljøer og kræver temperaturstabilitet, frekvenskarakteristika og en lang levetid. Kondensatorer af polypropylenfilm udmærker sig i disse aspekter.

5. Mulighed for hurtig reaktion

Den kan reagere hurtigt på spændingsændringer på nanosekundniveau og oplade og aflade rettidigt.

Kernefunktion og arbejdsprincip

Kort sagt, en snubber-kondensator udnytter den grundlæggende egenskab, at spændingen over en kondensator ikke kan ændres brat.
Når der opstår en spændingsstigning: kondensatoren giver en lavimpedansbane, der øjeblikkeligt absorberer (oplader) den overskydende ladning, der genereres af spidsen, og "flader" derved spændingstoppen.

Efter spændingsspidsen passerer: kondensatoren frigiver (aflader) langsomt den lagrede energi gennem modstanden forbundet i serie med den, hvorved den absorberede energi spredes som varme i modstanden.

Funktionen af seriemodstande:

Begræns kondensatorens afladningsstrøm for at forhindre, at der dannes for stor startstrøm på omskifterenheden, når den tændes.
Dæmpning kan opnås ved hjælp af et LC-resonanskredsløb bestående af kondensatorer og kredsløbsparasitisk induktans for at forhindre oscillation.
Vigtigste anvendelsesområder
Snubber-kondensatorer er meget udbredt i alle strømelektroniske kredsløb med hurtig koblingshandling og induktive belastninger.

1. Skift af strømforsyning
Bruges til at absorbere spændingsspidser på strømskiftetransistorer, beskytte MOSFET'er eller IGBT'er, reducere koblingsstøj og forbedre elektromagnetisk kompatibilitet.

2. Motordrev og frekvensomformere
I en inverterbro er spændingsoverskridelse forbundet parallelt med strømenheder såsom IGBT'er for at undertrykke spændingsoverskridelse under omskiftning, hvilket hovedsageligt er forårsaget af induktive belastninger såsom motorer og parasitisk induktans i ledningerne. Dette er afgørende for at beskytte dyre strømmoduler.

3. Power Factor Correction Circuit
I PFC boost-kredsløb hjælper bufferkredsløb med at udjævne spændingen ved koblingsknuder, hvilket forbedrer effektiviteten og pålideligheden.

4. Inverter/konverter
I udstyr som solcelle-invertere og UPS bruges det til at beskytte hovedstrømafbryderenheder og sikre stabil systemdrift.

5. Induktionsopvarmning
Disse applikationer involverer høj koblingsfrekvens, høj effekt og ekstrem høj spænding og strømbelastning, hvilket gør snubberkondensatorer til en væsentlig beskyttende komponent.

6. Halvleder laserdrivkredsløb
Bruges til at undertrykke spidser og ringning af drivstrømimpulsen, hvilket sikrer stabiliteten og levetiden for laseroutputtet.

7. Bilelektronik
I elektriske køretøjer/hybrid køretøjer motorcontrollere og DC-DC konvertere er arbejdsmiljøet barskt, og pålidelighedskravene er ekstremt høje, så højtydende snubber kondensatorer er meget udbredt.

8. Induktionskomfur
Absorbering af den omvendte spidsspænding på effekttransistoren er en typisk applikation med lav pris og høj pålidelighed.
