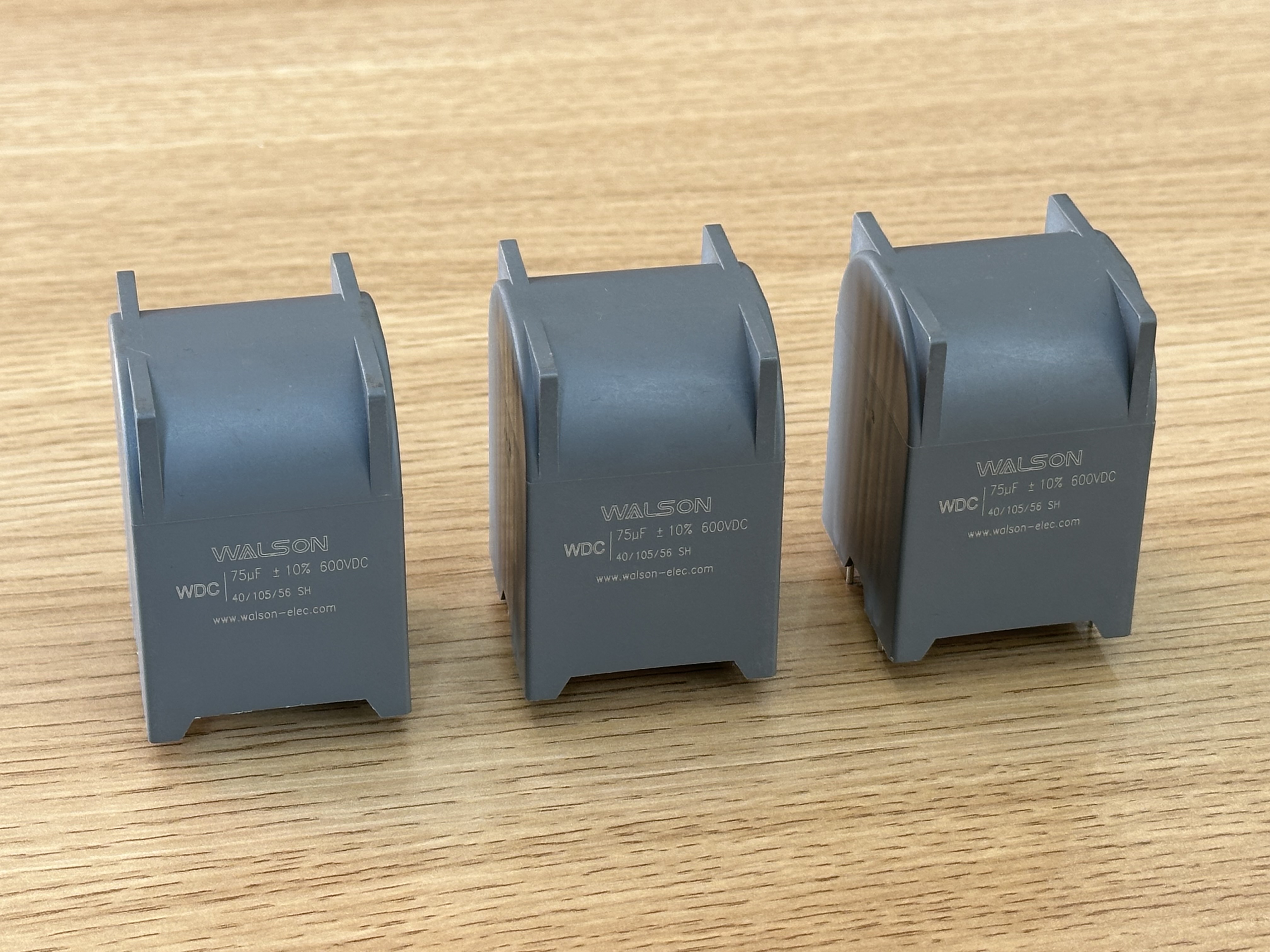

Fortolkning af ESR/ESL-parametre for filmkondensatorer og deres vigtige indvirkning på udstyrsdrift

I elektroniske kredsløb, film kondensator s er meget udbredt på grund af deres stabilitet. For at forstå deres ydeevne dybt, kan to nøgleparametre ikke ignoreres: Equivalent Series Resistance (ESR) og Equivalent Series Inductance (ESL).

ESR (Equivalent Series Resistance) refererer til seriemodstogen udvist af kondensatoren under drift. Det er ikke en uafhængig fysisk modstand, men er sammensat af tab fra elektrodemodstanden, kontaktmodstanden og dielektrikum. Tilstedeværelsen af ESR fører til to hovedproblemer: varmeudvikling and reduceret effektivitet . Når krusningsstrømmen løber gennem kondensatoren, spredes strømmen over ESR (P = I² * ESR). Denne energi omdannes til varme, hvilket hæver kondensatorens indre temperatur. Ifølge Arrhenius-teorien bliver kondensatorens levetid ofte halveret for hver 10°C temperaturstigning. Derfor er lav ESR afgørende for at sikre lang levetid og høj driftseffektivitet.

ESL (Equivalent Series Inductance) stammer fra den parasitære induktans dannet af kondensatorledningerne og den indre elektrodestruktur. I lavfrekvente applikationer er effekten af ​​ESL ubetydelig. Men i højfrekvente omskiftningskredsløb (såsom omskiftning af strømforsyninger og invertere), resonerer ESL med kondensatoren, hvilket skaber induktiv reaktans (XL = 2πfL). Dette får kondensatoren til at miste sine oprindelige filtreringsegenskaber ved høje frekvenser og kan endda inducere oscillationer eller spændingsspidser i kredsløbet, hvilket forstyrrer normal udstyrsdrift.

Vigtig indflydelse på udstyrets drift:

For udstyr med høj effekttæthed som nye energikøretøjsdrev og fotovoltaiske invertere er hastigheden af strømændringen (di/dt) ekstrem høj. Hvis ESR af filmkondensatoren er for høj, øges risikoen for termisk løb betydeligt. Hvis ESL er for høj, kan den ikke effektivt absorbere den overspænding, der genereres under koblingstransienter, hvilket potentielt skader effekthalvlederenheder (såsom IGBT'er). Derfor vælger man filmkondensatorer med lav ESR og lav ESL er af vital betydning for at forbedre udstyrs energieffektivitet, pålidelighed og elektromagnetisk kompatibilitet (EMC).
