WDC serie DC-Link kondensator til PCB

Funktioner:
Metalliseret polypropylen film
God elektrisk ejendom og høj pålidelighed
Brandsikkert plastikhus og epoxyharpiks (UL94 V-0, ikke-PCB) tætning, fortinnet kobberterminaler fører ud
Lav E.S.R., høj strømmodstandsevne, lang levetid og lav fejlrate
Kontakt os Hent PDF

Dele:

Tidligere：WDT serie DC-Link kondensator (aksial-type)Næste op：Ingen næste artikel
Typiske applikationer:
Anvendes i højtydende DC-filterapplikationer til DC-link, energilagring og filtrering. Udbredt til industrielle og avancerede strømforsyninger, vind- eller solenergi-invertere, UPS, induktionsvarmeudstyr, svejseudstyr osv.

Specifikation

Referencestandard GB/T 17702 (IEC 61071)
Driftstemperatur -40~105 ℃ (85 ℃ til 105 ℃: faldende faktor 1,35 % pr. ℃ for U N , 85℃)
Nominel spænding 500~2000 V.dc
Kapacitans Tolerance J (±5%), K (±10%)
Spændingssikker 1,5U N (10s)
Selvinduktans <1 nH pr. mm blyafstand
R Ins Isoleringsmodstand ≥10.000s (20℃, 100V, 1 min)
t EL Forventet levetid 100.000 timer @ U N , Θ hs = 70 ℃
Flammehæmning UL 94V-03

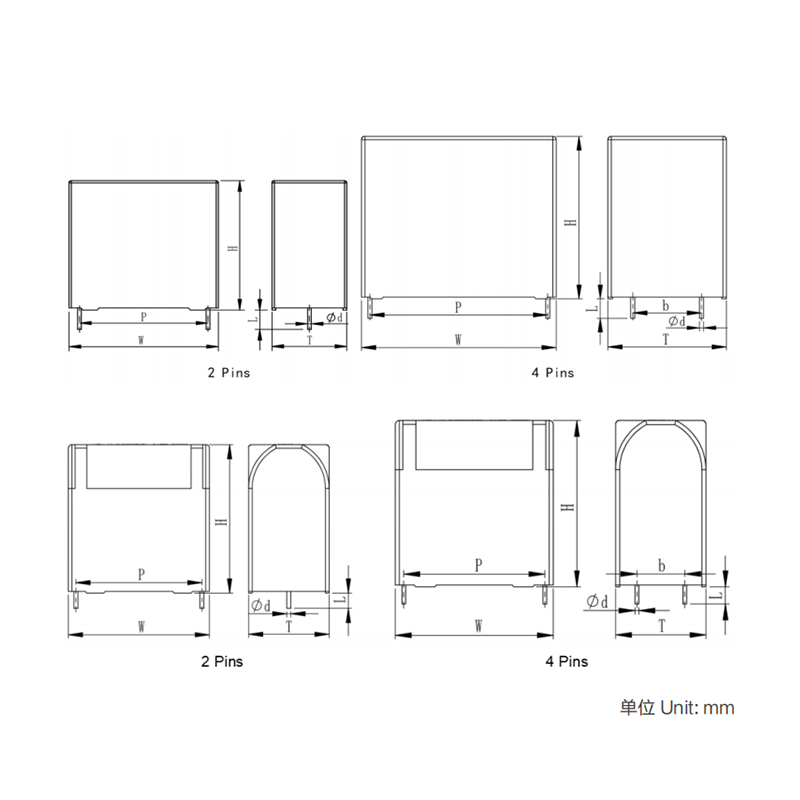

Dimensioner (mm)

C N
(μF) 		W±1,0
(mm) 		H±1,0
(mm) 		T±1,0
(mm) 		P±0,5
(mm) 		P 2 (b)±0,5
(mm) 		d
(mm) 		dV/dt
(V/μ s) 		tan  δ(10 -4 ) R ESR
@10kHz
(mΩ) 		lmax
(EN)
1KH2 10KHz
U N85°C = 500 V DC 5 32 20 11 27.5 0.8 65 10 100 8.5 5
10 32 28 14 27.5 0.8 65 10 100 7.5 6.5
22 32 37 22 27.5 0.8 65 10 100 5 10
30 42 40 20 37.5 10.2 1 30 15 150 8 12.5
35 42 37 22 37.5 10.2 1 30 15 150 8 13.5
40 42 44 24 37.5 10.2 1 30 15 150 5 14.5
50 42 45 30 37.5 20.3 1.2 30 15 150 4 16
60 42 45 30 37.5 20.3 1.2 30 15 150 3 16.5
75 57.5 45 30 52.5 20.3 1.2 15 35 350 5.5 16
80 57.5 45 30 52.5 20.3 1.2 15 35 350 5 16.5
100 57.5 50 35 52.5 20.3 1.2 15 35 350 4 18
110 57.5 50 35 52.5 20.3 1.2 15 35 350 4 19
U N85° C = 600 V DC 2 32 18 9 27.5 0.8 65 11 100 47.8 2.8
3 32 20 11 27.5 0.8 65 11 100 31.8 4.1
4 32 20 11 27.5 0.8 65 11 100 23.9 5.5
5 32 22 13 27.5 0.8 65 11 100 19.1 6.9
6 32 25 14 27.5 0.8 65 11 100 18.6 7.1
7 32 28 14 27.5 0.8 65 11 100 15.9 8.3
8 32 28 14 27.5 0.8 65 11 100 139 9.5
9 32 28 18 27.5 0.8 65 11 100 12.4 10.7
10 32 30 16 27.5 0.8 65 11 100 11.1 11
10 32 30 18 27.5 0.8 65 11 100 11.1 11
12 32 33 18 27.5 0.8 65 11 100 10.8 12
15 32 37 22 27.5 0.8 65 11 100 9 12
15 32 37 22 27.5 10.2 0.8 65 11 100 7.4 16.5
18 32 37 22 27.5 0.8 65 11 100 8 12
18 32 37 22 27.5 10.2 0.8 65 11 100 6.2 17
10 41.5 30 16 37.5 1 30 20 175 19.5 6.2
12 41.5 30 16 37.5 1 30 20 175 16.3 7.4
15 41.5 34 19 37.5 1 30 20 175 13 9.2
20 42 40 20 37.5 10.2 1 30 20 175 9.8 12.3
22 42 40 20 37.5 10.2 1 30 20 175 8.9 13.5
25 42 40 20 37.5 10.2 1 30 20 175 7.8 15.4
30 42 44 24 37.5 10.2 1 30 20 175 6.8 17.5
35 42 45 30 37.5 20.3 1.2 30 20 175 6 20.1
40 42 45 30 37.5 20.3 1.2 30 20 175 5.2 23
45 42 50 35 37.5 20.3 1.2 30 20 175 4.6 25.8
50 42 50 35 37.5 20.3 1.2 30 20 175 4.2 28.7
55 42 50 35 37.5 20.3 1.2 30 20 175 3.8 31.6
60 42 55 40 37.5 20.3 1.2 30 20 175 3.5 34.5
65 42 55 40 37.5 20.3 1.2 30 20 175 3.2 35
70 42 55 40 37.5 20.3 1.2 30 20 175 3 35
75 42 60 45 37.5 20.3 1.2 30 20 175 2.8 35
80 42 60 45 37.5 20.3 1.2 30 20 175 2.6 35
85 42 60 45 37.5 20.3 1.2 30 20 175 2.5 35
55 57.5 45 30 52.5 20.3 1.2 15 36 350 7.1 16.9
60 57.5 45 30 52.5 20.3 1.2 15 36 350 6.5 18.5
65 57.5 50 35 52.5 20.3 1.2 15 36 350 6 20
70 57.5 50 35 52.5 20.3 1.2 15 36 350 5.6 21.5
75 57.5 50 35 52.5 20.3 1.2 15 36 350 5.2 23.1
80 57.5 50 35 52.5 20.3 1.2 15 36 350 4.9 24.6
85 57.5 55 45 52.5 20.3 1.2 15 36 350 4.8 25.1
90 57.5 55 45 52.5 20.3 1.2 15 36 350 4.6 25.8
95 57.5 55 45 52.5 20.3 1.2 15 36 350 4.4 27.3
100 57.5 55 45 52.5 20.3 1.2 15 36 350 4.2 28.7
110 57.5 55 45 52.5 20.3 1.2 15 36 350 3.8 31.6
110 57.5 55 45 52.5 20.3 1.2 15 36 350 3.8 31.6
120 57.5 65 45 52.5 20.3 1.2 15 36 350 3.5 34.5
130 57.5 65 45 52.5 20.3 1.2 15 36 350 3.2 35
140 57.5 65 45 52.5 20.3 1.2 15 36 350 3 35
U N85° C = 800 V DC 2 32 18 9 27.5 0.8 65 10 95 45.4 2.9
3 32 20 11 27.5 0.8 65 10 95 30.3 4.4
3.3 32 22 13 27.5 0.8 65 10 95 18.8 7
4 32 28 14 27.5 0.8 65 10 95 22.7 5.8
5 32 28 14 27.5 0.8 65 10 95 18.2 7.3
6 32 30 18 27.5 0.8 65 10 95 15.1 8.7
7 32 30 18 27.5 0.8 65 10 95 13 10.2
8 32 33 18 27.5 0.8 65 10 95 12.5 10.5
9 32 33 18 27.5 0.8 65 10 95 11.1 11.8
10 32 37 22 27.5 0.8 65 10 95 11 12
10 32 37 22 27.5 10.2 0.8 65 10 95 9.1 14.5
11 32 37 22 27.5 0.8 65 10 95 10 12
11 32 37 22 27.5 10.2 0.8 65 10 95 8.3 16
12 32 37 22 27.5 0.8 65 10 95 9.3 12
12 32 37 22 27.5 10.2 0.8 65 10 95 7.6 16
13 32 37 22 27.5 0.8 30 10 95 8.8 12
13 32 37 22 27.5 10.2 0.8 30 10 95 8.1 16.2
14 32 37 22 27.5 0.8 30 10 95 8.2 12
14 32 37 22 27.5 10.2 0.8 30 10 95 7.6 16.5
8 41.5 30 16 37.5 1 30 18 160 22.3 5.4
9 41.5 30 16 37.5 1 30 18 160 19.8 6.1
10 41.5 34 19 37.5 1 30 18 160 17.8 6.7
12 41.5 34 19 37.5 1 30 18 160 14.9 8.1
15 42 40 20 37.5 10.2 1 30 18 160 11.9 10.1
20 42 44 24 37.5 10.2 1 30 18 160 8.9 13.5
25 42 44 24 37.5 10.2 1 30 18 160 7.1 16.8
30 42 45 30 37.5 20.3 1.2 30 18 160 5.9 20.2
35 42 50 35 37.5 20.3 1.2 30 18 160 5.5 22
40 42 50 35 37.5 20.3 1.2 30 18 160 4.8 25.1
45 42 55 40 37.5 20.3 1.2 30 18 160 4.2 28.3
50 42 55 40 37.5 20.3 1.2 30 18 160 3.8 31.4
55 42 60 45 37.5 20.3 1.2 15 18 160 3.5 34.5
60 42 60 45 37.5 20.3 1.2 15 18 160 3.2 35
65 42 60 45 37.5 20.3 1.2 15 18 160 2.9 35
40 57.5 45 30 52.5 20.3 1.2 15 33 320 8.9 13.5
45 57.5 45 30 52.5 20.3 1.2 15 33 320 7.9 15.1
50 57.5 50 35 52.5 20.3 1.2 15 33 320 7.1 16.8
55 57.5 50 35 52.5 20.3 1.2 15 33 320 6.5 18.5
60 57.5 50 35 52.5 20.3 1.2 15 33 320 5.9 20.2
65 57.5 55 45 52.5 20.3 1.2 15 33 320 5.5 21.9
70 57.5 55 45 52.5 20.3 1.2 15 33 320 5.1 23.6
75 57.5 55 45 52.5 20.3 1.2 15 33 320 4.8 25.2
80 57.5 55 45 52.5 20.3 1.2 15 33 320 4.6 25.9
85 57.5 55 45 52.5 20.3 1.2 15 33 320 4.5 26.7
90 57.5 55 45 52.5 20.3 1.2 15 33 320 4.2 28.3
95 57.5 65 45 52.5 20.3 1.2 15 33 320 4 29.8
100 57.5 65 45 52.5 20.3 1.2 15 33 320 3.8 31.4
110 57.5 65 45 52.5 20.3 1.2 15 33 320 3.5 34.5
U N85° C =900Vdc 1 32 18 9 27.5 0.8 70 9 90 45.4 2.9
2 32 20 11 27.5 0.8 70 9 90 30.3 4.4
3 32 22 13 27.5 0.8 70 9 90 18.8 7
4 32 28 14 27.5 0.8 70 9 90 22.7 5.8
5 32 28 18 27.5 0.8 70 9 90 18.2 7.3
6 32 33 18 27.5 0.8 70 9 90 15.1 8.7
7 32 33 18 27.5 0.8 70 9 90 13 10.2
8 32 37 22 27.5 0.8 70 9 90 12.5 10.5
8 32 37 22 27.5 10.2 0.8 70 9 90 11.1 11.8
9 32 37 22 27.5 0.8 70 9 90 11 12
9 32 37 22 27.5 10.2 0.8 70 9 90 9.1 14.5
10 32 37 22 27.5 0.8 70 9 90 10 12
10 32 37 22 27.5 10.2 0.8 70 9 90 8.3 16
4.7 41.5 30 16 27.5 1 70 17 150 9.3 12
5 41.5 30 16 27.5 10.2 1 70 17 150 7.6 16
6 41.5 30 16 27.5 1 70 17 150 8.8 12
7 41.5 30 16 27.5 10.2 1 70 17 150 8.1 16.2
8 41 34 19 27.5 1 70 17 150 8.2 12
10 42 40 20 27.5 10.2 1 70 17 150 7.6 16.5
12 42 37 22 37.5 10.2 1 35 17 150 22.3 5.4
15 42 44 24 37.5 10.2 1 35 17 150 19.8 6.1
18 42 44 24 37.5 10.2 1 35 17 150 17.8 6.7
20 42 44 24 37.5 10.2 1 35 17 150 14.9 8.1
25 42 45 30 37.5 20.3 1.2 35 17 150 8.9 13.5
30 42 50 35 37.5 20.3 1.2 35 17 150 7.1 16.8
35 42 55 40 37.5 20.3 1.2 35 17 150 5.9 20.2
40 42 55 40 37.5 20.3 1.2 35 17 150 5.5 22
45 42 60 45 37.5 20.3 1.2 35 17 150 4.8 25.1
50 42 60 45 37.5 20.3 1.2 35 17 150 4.2 28.3
30 57.5 45 30 52.5 20.3 1.2 15 31 300 8.9 13.5
35 57.5 45 30 52.5 20.3 1.2 15 31 300 7.1 16.8
40 57.5 50 35 52.5 20.3 1.2 15 31 300 6.5 18.5
U N85° C =1000Vd 1 32 18 9 27.5 0.8 75 8 80 76.4 1.7
2 32 22 13 27.5 0.8 75 8 80 38.2 3.5
3 32 28 14 27.5 0.8 75 8 80 25.5 5.2
4 32 30 18 27.5 0.8 75 8 80 19.1 6.9
5 32 33 18 27.5 0.8 75 8 80 15.3 8.6
6 32 33 18 27.5 0.8 75 8 80 14.9 8.9
7 32 37 22 27.5 0.8 75 8 80 14.5 9.4
7 32 37 22 27.5 10.2 0.8 75 8 80 11.4 11.6
8 32 37 22 27.5 0.8 75 8 80 13 10.8
8 32 37 22 27.5 10.2 0.8 75 8 80 10 13.3
5 41.5 30 16 27.5 1 75 8 80 31.2 3.8
6 41.5 30 16 27.5 1 75 8 80 26 4.6
7 41.5 35 19 27.5 1 75 8 80 22.3 5.4
8 41.5 34 19 37.5 1 37 15 140 19.5 6.2
10 42 40 20 37.5 1 37 15 140 15.6 6.7
10 42 40 20 37.5 10.2 1 37 15 140 15.6 7.7
12 42 37 22 37.5 1 37 15 140 13 9.2
12 42 37 22 37.5 10.2 1 37 15 140 15 8
15 42 44 24 37.5 10.2 1 37 15 140 10.4 11.5
18 42 45 30 37.5 20.3 1.2 37 15 140 8.7 13.8
20 42 45 30 37.5 20.3 1.2 37 15 140 7.8 15.4
25 42 50 35 37.5 20.3 1.2 37 15 140 6.2 19.2
30 42 55 40 37.5 20.3 1.2 37 15 140 5.2 23.1
35 42 55 40 37.5 20.3 1.2 37 15 140 4.8 25.1
40 42 60 45 37.5 20.3 1.2 37 15 140 4.2 28.7
25 57.5 45 30 52.5 20.3 1.2 17 28 280 12.5 9.6
30 57.5 45 30 52.5 20.3 1.2 17 28 280 10.4 11.5
35 57.5 50 35 52.5 20.3 1.2 17 28 280 8.9 13.5
40 57.5 50 35 52.5 20.3 1.2 17 28 280 7.8 15.4
45 57.5 55 45 52.5 20.3 1.2 17 28 280 6.9 17.3
50 57.5 55 45 52.5 20.3 1.2 17 28 280 6.2 19.2
55 57.5 55 45 52.5 20.3 1.2 17 28 280 5.7 21.1
60 57.5 65 45 52.5 20.3 1.2 17 28 280 5.2 23.1
65 57.5 65 45 52.5 20.3 1.2 17 28 280 4.8 25
70 57.5 65 45 52.5 20.3 1.2 17 28 280 4.5 26.9
U N85° C =1100Vd 0.68 32 20 11 27.5 0.8 80 8 70 80 1.7
1 32 20 11 27.5 0.8 80 8 70 59.4 2.2
1.5 32 22 13 27.5 0.8 80 8 70 55.7 2.4
2 32 25 14 27.5 0.8 80 8 70 27.9 4.7
3 32 30 18 27.5 0.8 80 8 70 20.4 6.5
4 32 33 18 27.5 0.8 80 8 70 15.3 8.6
5 32 37 22 27.5 0.8 80 8 70 14 9.8
5 32 37 22 27.5 10.2 0.8 80 8 70 12.3 10.8
6 32 37 22 27.5 0.8 80 8 70 12.3 10.8
6 32 37 22 27.5 10.2 0.8 80 8 70 10.2 12.9
3 41.5 30 16 37.5 1 40 15 130 48.3 2.5
4 41.5 30 16 37.5 1 40 15 130 36.2 3.3
4.7 41.5 34 19 37.5 1 40 15 130 30.8 3.9
5 41.5 34 19 37.5 1 40 15 130 29 4.1
6 41.5 34 19 37.5 1 40 15 130 24.2 5
7 42 40 20 37.5 10.2 1 40 15 130 20.7 5.8
8 42 37 22 37.5 10.2 1 40 15 130 18.1 6.6
9 42 37 22 37.5 10.2 1 40 15 130 16.1 7.5
10 42 44 24 37.5 10.2 1 40 15 130 14.5 8.3
12 42 44 24 37.5 10.2 1 40 15 130 12.1 9.9
15 42 45 30 37.5 20.3 1.2 40 15 130 9.7 12.4
18 42 50 35 37.5 20.3 1.2 40 15 130 8.1 14.9
20 42 50 35 37.5 20.3 1.2 40 15 130 7.2 16.6
25 42 55 40 37.5 20.3 1.2 40 15 130 5.8 20.7
30 42 60 45 37.5 20.3 1.2 40 15 130 4.8 24.8
20 57.5 45 30 52.5 20.3 1.2 20 27 260 14.5 8.3
25 57.5 50 35 52.5 20.3 1.2 20 27 260 11.6 10.4
30 57.5 50 35 52.5 20.3 1.2 20 27 260 9.7 12.4
35 57.5 55 45 52.5 20.3 1.2 20 27 260 8.4 14.3
40 57.5 55 45 52.5 20.3 1.2 20 27 260 7.8 15.5
45 57.5 55 45 52.5 20.3 1.2 20 27 260 6.9 17.4
50 57.5 65 45 52.5 20.3 1.2 20 27 260 6.2 19.3
55 57.5 65 45 52.5 20.3 1.2 20 27 260 5.6 21.3
U N85° C =1200Vd3 1 32 20 11 27.5 0.8 90 7 55 39.5 3.5
2 32 28 14 27.5 0.8 90 7 55 26.3 5
3 32 30 18 27.5 0.8 90 7 55 17.5 7.5
4 32 33 18 27.5 0.8 90 7 55 13.9 9.5
5 32 37 22 27.5 0.8 90 7 55 12.7 10.4
5 32 37 22 27.5 10.2 0.8 90 7 55 11.1 11.8
3 41.5 30 16 37.5 1 45 13 100 37.2 3.2
4 41.5 30 16 37.5 1 45 13 100 27.9 4.3
5 41.5 34 19 37.5 1 45 13 100 22.3 5.4
6 42 40 20 37.5 1 45 13 100 18.6 6.5
7 42 37 22 37.5 10.2 1 45 13 100 15.9 7.5
8 42 44 24 37.5 10.2 1 45 13 100 13.9 8.6
9 42 44 24 37.5 10.2 1 45 13 100 12.4 9.7
10 42 44 24 37.5 10.2 1 45 13 100 11.1 10.8
12 42 45 30 37.5 20.3 1.2 45 13 100 9.3 12.9
15 42 50 35 37.5 20.3 1.2 45 13 100 7.4 16.1
18 42 50 35 37.5 20.3 1.2 45 13 100 6.6 18.1
20 42 55 40 37.5 20.3 1.2 45 13 100 6 20.1
25 42 60 45 37.5 20.3 1.2 45 13 100 4.8 25.1
15 57.5 45 30 52.5 20.3 1.2 23 24 200 15.9 7.5
20 57.5 45 30 52.5 20.3 1.2 23 24 200 11.9 10
25 57.5 55 45 52.5 20.3 1.2 23 24 200 9.6 12.6
30 57.5 55 45 52.5 20.3 1.2 23 24 200 8 15.1
35 57.5 55 45 52.5 20.3 1.2 23 24 200 6.8 17.6
40 57.5 65 45 52.5 20.3 1.2 23 24 200 6 20.1
45 57.5 65 45 52.5 20.3 1.2 23 24 200 5.3 22.6
Klik for at se

Spørgsmål? Tjek vores svar.

  • HVOR LÆNGE KAN JEG FÅ FEEDBACKEN EFTER VI SENDTE FORESPØRGSELEN?

    Vi svarer dig inden for 12 timer efter arbejdsdagen.

  • ER DU EN DIREKTE PRODUCENT ELLER HANDELSSELSKAB?

    Vi har en selvejende fabrik, vi har også vores egen internationale salgsafdeling. Vi producerer og sælger helt selv.

  • HVILKE PRODUKTER KAN DU TILBYDE?

    Vi fokuserer på filmkondensatorer.

  • HVILKE APPLIKATIONER FORHANDLER DINE PRODUKTER?

    Vores produkter bruges i en bred vifte af applikationer, herunder husholdningsapparater, strømforsyninger, elmålere, belysning, svejsemaskiner, jernbanetransit, elektriske køretøjer, elnet, UPS/EPS, medicinsk udstyr, fotovoltaiske invertere, vindenergiomformere og mere.

  • KAN DU LAVE TILPASSERDE PRODUKTER?

    Ja, vi er eksperter i at lave skræddersyede produkter i henhold til kundernes tegninger eller prøver.

Om os

Fokuseret på fremstilling af elektroniske komponenter i 20 år.

Walson Elektronik blev grundlagt i 2001, Med mere end 20 års erfaring i R&D, Fremstilling, salg og service af filmkondensatorer. Brugerdefineret WDC serie DC-Link kondensator til PCB Producent Og WDC serie DC-Link kondensator til PCB Fabrik

Vi er altid forpligtet til samarbejdet mellem avanceret automatisering og fremstilling. Virksomheden fortsætter med at tilbyde fremragende indenlandske og udenlandske produktionsudstyr, Selvudviklede produktionsstyringsprogrammer, Kooperativ ledelse af virksomheder til videnskabelig og effektiv drift, Opnået 1 milliard / gennembrud årlig produktionskapacitet, Og opretholder en reguleret højde.

Walson Elektronikprodukter har dækket flere brancher, Herunder ny energi-og elindustri, solcelleomformere, LED-belysning, husholdningsapparater, forskellige strømkilder og andre industrier.

Overholder begrebet innovativ teknologi, Ærlig service og professionel kvalitet, Walson Elektronik skubber kondensator produkter fremad kontinuerligt og er sikker på at blive en industri førende med innovative fordele.

Kontakt os
  • Formand - Zhenqiu An
    Formand - Zhenqiu An
  • VP - Andrew An
    VP - Andrew An
  • Salon i Walson
    Salon i Walson
  • Wall of Walson Honors
    Wall of Walson Honors
  • Lobby på Walson
    Lobby på Walson
  • Produktionscenterbygning
    Produktionscenterbygning
  • Produktionscenter
    Produktionscenter
  • WALSON
    WALSON
  • Hovedkvarterets kontor
    Hovedkvarterets kontor
  • Kundeservice team
    Kundeservice team
  • Produkt Design
    Produkt Design
  • Bestyrelseslokale på Walson
    Bestyrelseslokale på Walson
  • Salon i Walson
    Salon i Walson
  • Walson Laboratory
    Walson Laboratory
  • Walson Laboratory
    Walson Laboratory
  • Walson Laboratory
    Walson Laboratory
  • Performance Test på Walson Laboratory
    Performance Test på Walson Laboratory
  • Produktionsudstyr
    Produktionsudstyr

Relaterede produkter

Se alle produkter

Se certifikatet

Nyheder

Yderligere forhandlinger?
Vi er glade for at høre fra dig.

Opbyg et partnerskab med os med vores industrielle vision!
Strategisk vision!

* We promise never to disclose your information.

Feedback besked
  • Adresse : nr. 22, Xingye Road, Changjing Town, Jiangyin, Wuxi City, Jiangsu-provinsen
  • Postnummer : 214104
  • Telefon : +86 - 138 1203 1188
  • Telefon : +86 - 0510 - 88719928 - 805
  • Fax : +86 - 0510 - 88719928
  • E-mail-adresse : [email protected] / [email protected]
Hurtige links

  • At komme i kontakt

    Send os en besked​
